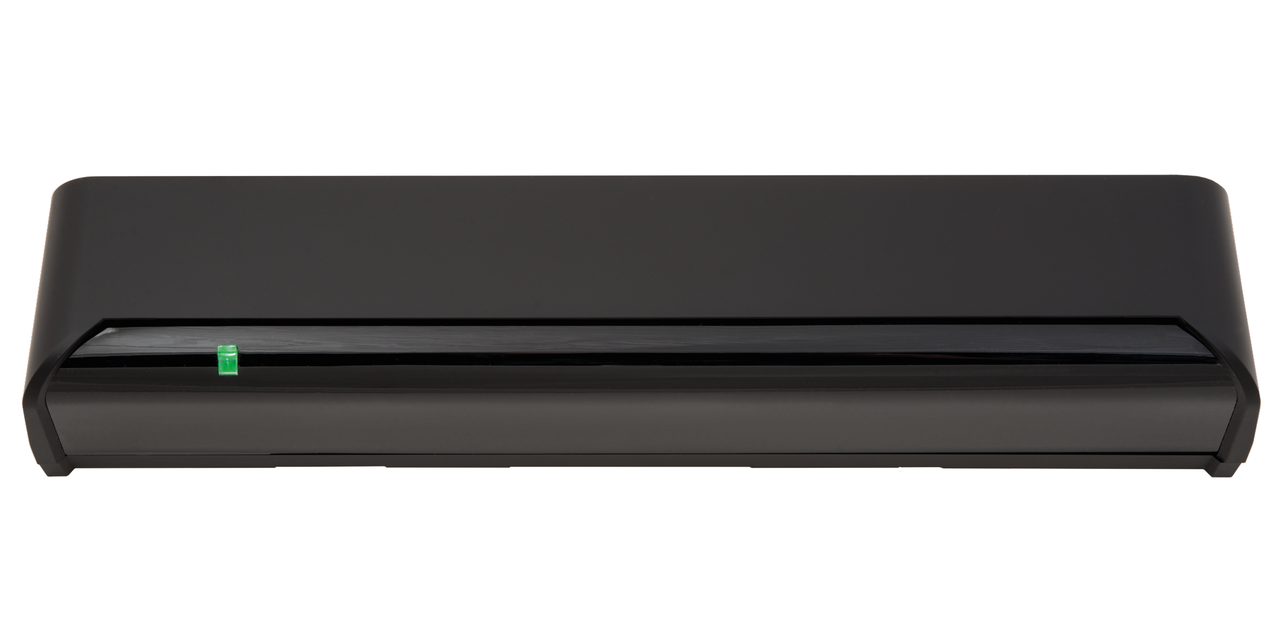

Інфрачервоний сенсор із визначенням напрямку, оптореле для безпеки OA-Axis-T

Інфрачервоний сенсор із визначенням напрямку, оптореле для безпеки OA-Axis-T; art. OA-Axis-T

OA-Axis-T Infrared sensor, direction detection, optorelay for safety OA-Axis-T

Сенсор OA-Axis з можливістю вибору напрямку детекції (двонаправлений / односпрямований) і тестовим вх. / вих.
Сумісний з автоматикою: Manusa Visio 125, Manusa Visio 100.
Метод детекції: Активна інфрачервона технологія.

Комплект постачання:
інфрачервоний сенсор Optex OA-Axis-T;
з'єднувальний кабель;
монтажні гвинти;
монтажний шаблон;
інструмент налаштування площі;
картонна пакувальна коробка.

Характеристики:
Виробник: Optex
Габаритні розміри: 267 х 63 х 45 мм
Вага: 320 г
Max висота монтажу: від 2 до 3 м
Живлення: 12 - 24V AC або DC ± 10%
Реле активації (Н.О. / Н.З.. 50V / 0.3A макс.)
Оптореле (NPN): тест вх. (30V / 6mА макс.)
Тест вих. / Безпека (50V / 0.1А макс.)
Колір корпусу: чорний / срібло
Гарантія на датчик складає 3 роки.

Переваги інфрачервоного сенсора OA-Axis-T

Комбінація
OPTEX OA-AXIS T — це перший у світі датчик дверей, заснований виключно на активній інфрачервоній техніці, що поєднує активацію та безпеку в одному датчику. Використовуючи унікальну технологію виявлення присутності OPTEX, OA-AXIS T забезпечує максимальну безпеку навколо порога, водночас забезпечуючи велику зону виявлення руху для активації автоматичних дверей.

Безпека
Активне інфрачервоне виявлення присутності OA-AXIS T можна налаштувати дуже точно і перемістити на 6° до або від дверей. Встановлення запобіжних балок більше не є обов’язковим. Датчик виявляє людину або предмет і тримає двері відкритими до тих пір, поки вони знаходяться в зоні порога або поблизу неї, навіть якщо вони зупиняються або стоять нерухомо. OPTEX OA-AXIS T був перевірений і схвалений німецькою випробувальною організацією TÜV і відповідає німецькому DIN 18650 і європейській нормі EN 16005.

Виявлення руху
Велика зона виявлення забезпечує швидке виявлення будь-якого руху, включаючи візки, що наближається під будь-яким кутом. Датчик виявляє людей і об’єкти, що знаходяться на віддаленні, і забезпечує для них комфортне відчинення автоматичних дверей. Зони присутності та виявлення руху можна налаштувати незалежно.

Різноманітність
Пропонуючи різні типи вихідних контактів, серія OA-AXIS відповідає вимогам і місцевим стандартам на багатьох різних ринках. OA-AXIS I: 1 релейний вихід для активації та безпеки OA-AXIS II: 1 реле для безпеки та друге реле для руху/активації OA-AXIS T: 1 реле для руху та активації та оптичний з’єднувач (NPN) вхід/вихід для безпеки.

Легке регулювання
Час встановлення можна звести до мінімуму за допомогою простого набору перемикачів і жалюзі, що означає, що датчик можна швидко налаштувати для багатьох різних застосувань. Для регулювання зони виявлення присутності рекомендується використовувати інфрачервоний шукач OPTEX.

Матеріали для завантаження

Інструкція до датчика Optex OA-AXIS T 5921883 OA-AXIS T MANUAL(ENG).pdf
Інформаційна листівка датчика Optex OA-AXIS T oa-axis_leaflet.pdf
Технічна специфікація Spec-sheet_oa-axis-t.pdf
Сертифікат OA-AXIS T_EU_en_QCDC1145A-6_20210101.pdf
Сертифікат TUV TuV_OA-AXIST.pdf
